自动点胶机

CCD视觉点胶机

时间:2024-12-06 10:56:26 点击:次

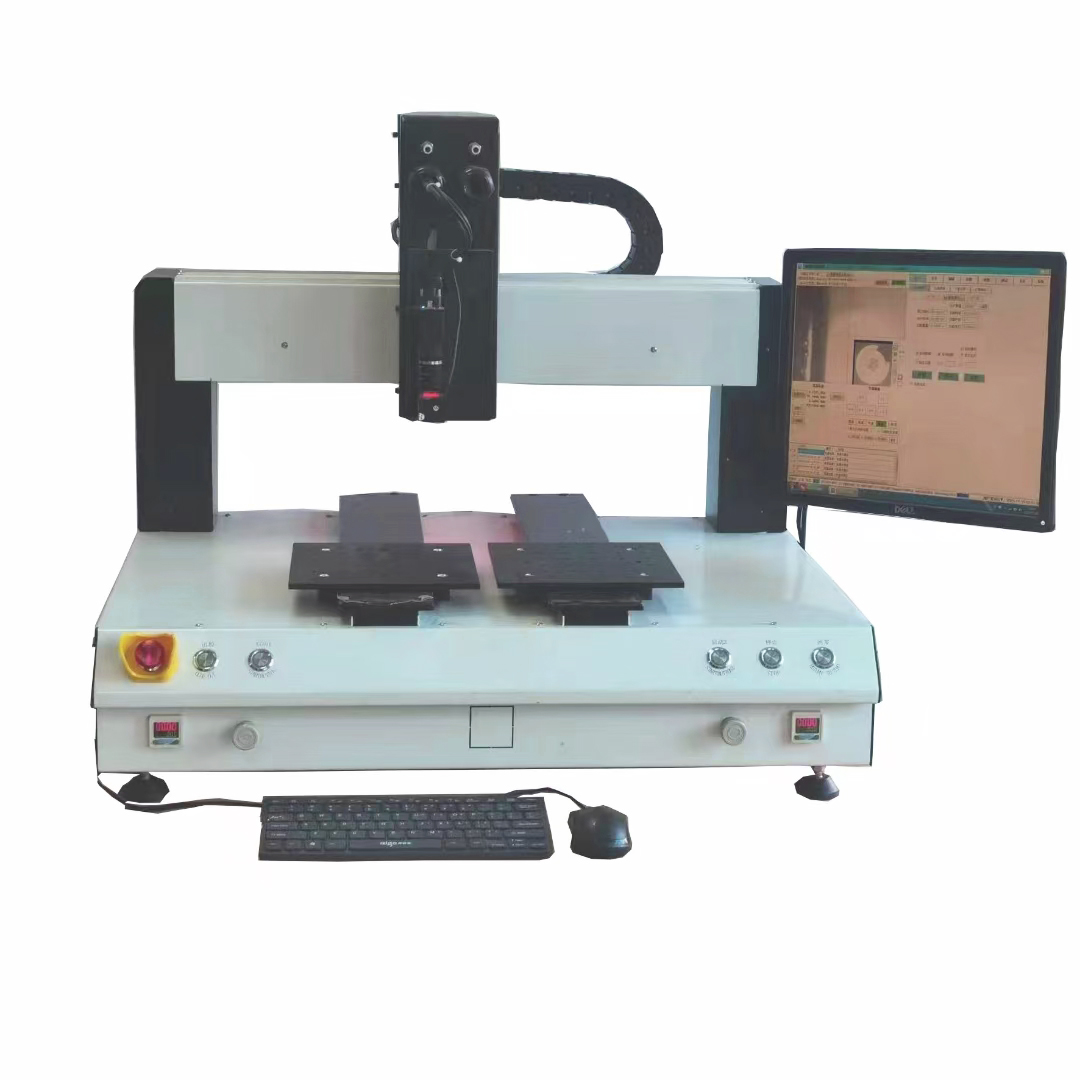

设备名称：视觉CCD自动点胶机（图片仅供参考）

设备型号：YH-4410CCD

应用范围：导热胶、SMT底部填充、元件封装、点锡膏、点红胶、点黑胶、半导体封装、晶元固定等

特点：

Ø 采用电脑控制，WINDOWS 操作系统，故障声光报警及菜单显示

Ø CCD视觉定位系统

Ø 采用直线电机+伺服电机+丝杆驱动

Ø 标配为针筒式

Ø 可搭载：精密螺杆阀或针筒；

Ø 可选配阀体，阀体可以自动恒温系统，确保涂料的流动性一致

Ø 配激光高度检测系统，工件变形后可自动校准Z轴高度

Ø 可选配工件加热系统，增强底部填充时涂料的流动性

Ø 可选配精密测重系统，智能控制及检测点胶量，确保点胶的一致性



易损件清单

序号

物料编码

备件名称

品牌

单位

数量

正常使用寿命

位置/用途

备注

1

ZCD-Y-300-002

光电开关

松下

个

5

24个月

限位感应


2

ZCD-Y-300-003

陶瓷保险管

国产

个

2

6个月

位于电箱


易损件：容易损耗、损坏的零件，损坏为容易发生，或操作员操作不当损坏，正常使用寿命大于6个月



技术参数

功能配置

技术参数及说明

功能配置

技术参数及说明

设备型号

YH-3310CCD

胶料容量

10cc/15cc/30CC

外型尺寸

L=650mm 、W=650mm 、H=750mm

阀嘴清洗装置

无

设备重量

85kg

设备报警

菜单+声光报警

控制方式

工控机+运动控制卡

胶料检测

无

运行软件

视觉识别控制软件+Windows系统

设备电源

220V  50/60HZ   明纬电源

编程方式

视觉编程

设备气压

≥0.65Mpa

主轴数量

X、Y、Z

安全标准

CE

主轴驱动

伺服电机+丝杆

总功率

2.5KW

点胶行程

X:300mm  Y:300mm Z:80mm

标配功能

CCD视觉定位

针管数量

针筒1支


最大移动速度

800mm/s


重复精度

±0.01mm

/







附件选配(选配打“√”或“■”)

扩展功能

技术参数选配

  平台加热

1.□ 工作平台加热

胶阀选择

1.□ JET-8600(阀体加热:室温～80℃±5℃)

扩展功能选择

1.□ 双阀

2.□ 四方位倾斜

3.□ 增压泵

4.□ UPS

5.□ 稳压器

6.□ 工业条码扫描仪

7.□ 微量天平(0.1mg)

8.☑ 激光测高(SICK)



主要零配件清单

序号

名称

品牌

单位

数量

位置/用途

备注

1

丝杆

TBI

套

3

Z轴


2

直线导轨

上银

套

3

Z轴


3

伺服驱动器

汇川

个

3

位于电箱


4

伺服电机

汇川

个

3

Z轴传动


5

工控机

自主研发

台

1

位于电箱


6

工业相机

海康威视

个

1

位于Z轴


7

镜头

康士达

个

1

位于Z轴


8

运动控制器

乐创

套

1

位于电箱
