针管式自动点胶机

时间:2018-08-29 14:09:08 点击:次


【产品简介】

        一般适用于点胶用量较少的产品，如汽车配件、手机配件、电子芯片、线路板、电感、LED灯配件等，可代替人工在各种平面或曲面的产品上进行高精度的点胶、画直线、多段线和曲线、画圆等点涂胶作业，并具备吐胶定量精度高、重复性好等特点。

【产品特点】

  1. 自动点胶机的操作和编程都很简便，员工30分钟即可学会使用点胶机；

  2. 自动点胶机全采用双导轨，工作时运行更平稳，且运动精度高；

  3. 自动点胶机可在各种平面或曲面的产品上进行高精度的点胶、画直线、多段线和曲线、画圆等点涂胶作业；

  4. 搭配MAC电磁阀，定量更精准，出胶更稳定；

  5. 机器自带有回吸功能，可防止低粘度胶水的漏滴和拉丝；

  6. 可根据点胶产品胶量的大小的要求选配不同规格的点胶针筒和针头（针筒规格：3CC-5CC-10CC -30CC -55CC 针头规格：14G-34G）

【适用于各式需求点胶产业】

        一般常见UV胶、EPOXY、红胶、银胶、A B胶、COB黑胶、导电胶、散热铝膏、瞬间胶等点涂胶

【技术参数】

型号                          针筒式自动点胶机
移动范围 200 x 200 x100mm             300 x 300 x 100mm 400 x 400 x 100mm 500 x 500 x 100mm
移动速度X/Y/Z 0-600mm/s(速度可调)
重复精度 ±0.02mm
Z轴与工作台间距 140mm
标准工作台尺寸 150mm*190mm，孔位M4，间距20mm*20mm
运动方式 XYZ三轴三联动
驱动方式 步进电机系统
传动方式 同步带+上银导轨
安全防护 光电传感器
编程模式 教导盒（编程器）
XY/Z最大负载   10kg/5kg
操作界面 中文（简体）/英文可自由切换
功能 点/线/圆弧/3D轨迹
设备功率 小于500W
I/0 讯号 8 Inputs / 8 Outputs
电源要求 AC220V±10%/AC110V±10%，50/60Hz
气源要求 0.5～0.8Mpa,干燥气源
环境温度 5 ～40℃
设备管理模式 控制手柄可脱机工作
适合流体粘度 0-1000000cps
最小出胶量 0.0001g
外形尺寸 360 x 490 x 590mm 460 x 590 x 590mm 560 x 690 x590mm 660 x 790 x 590mm
本体重量 30kg 35kg 36kg 42kg

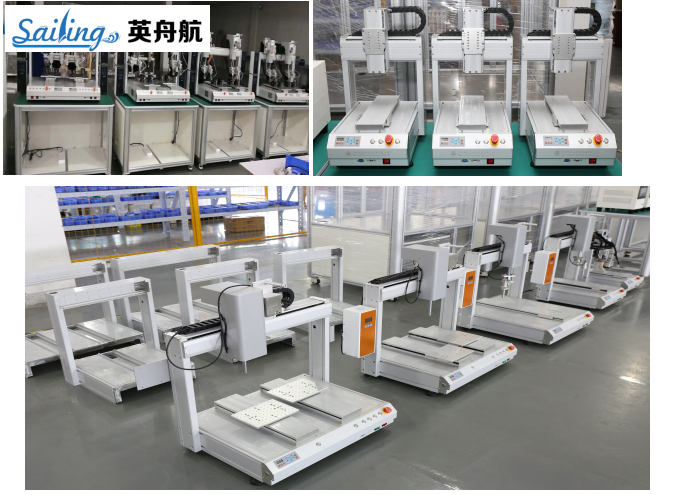

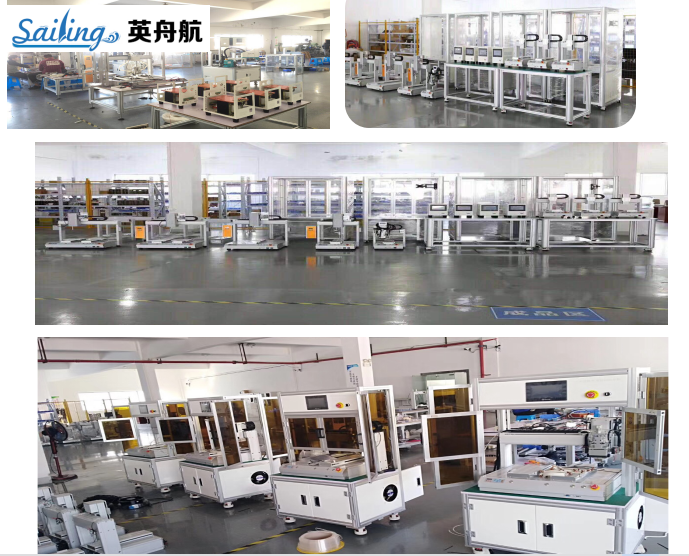

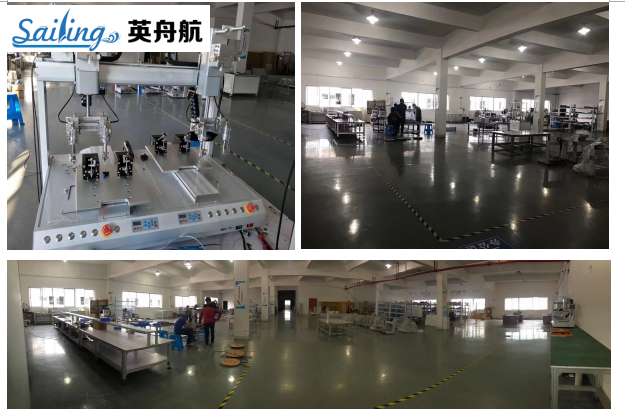

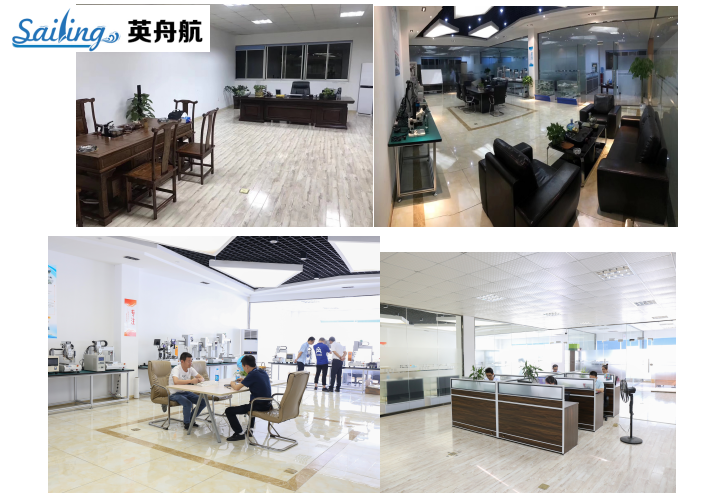

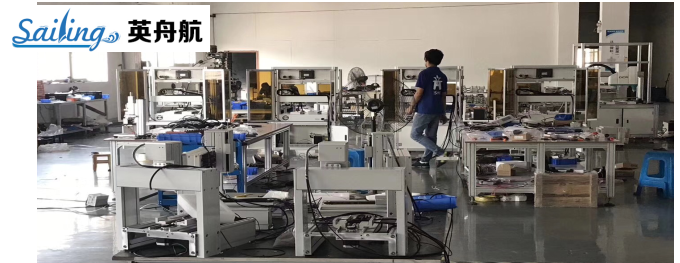

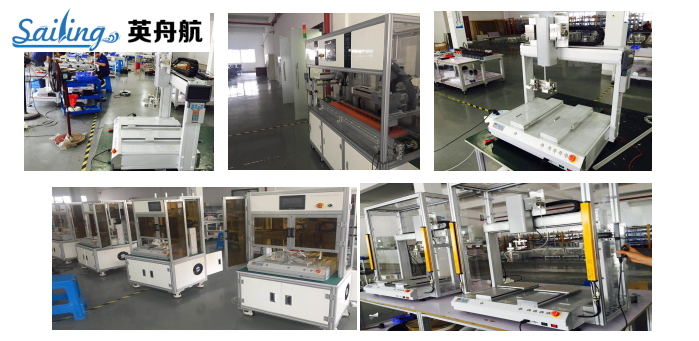

【企业内景】
